Причины возникновения эффекта «пилы» при трафаретной печати?

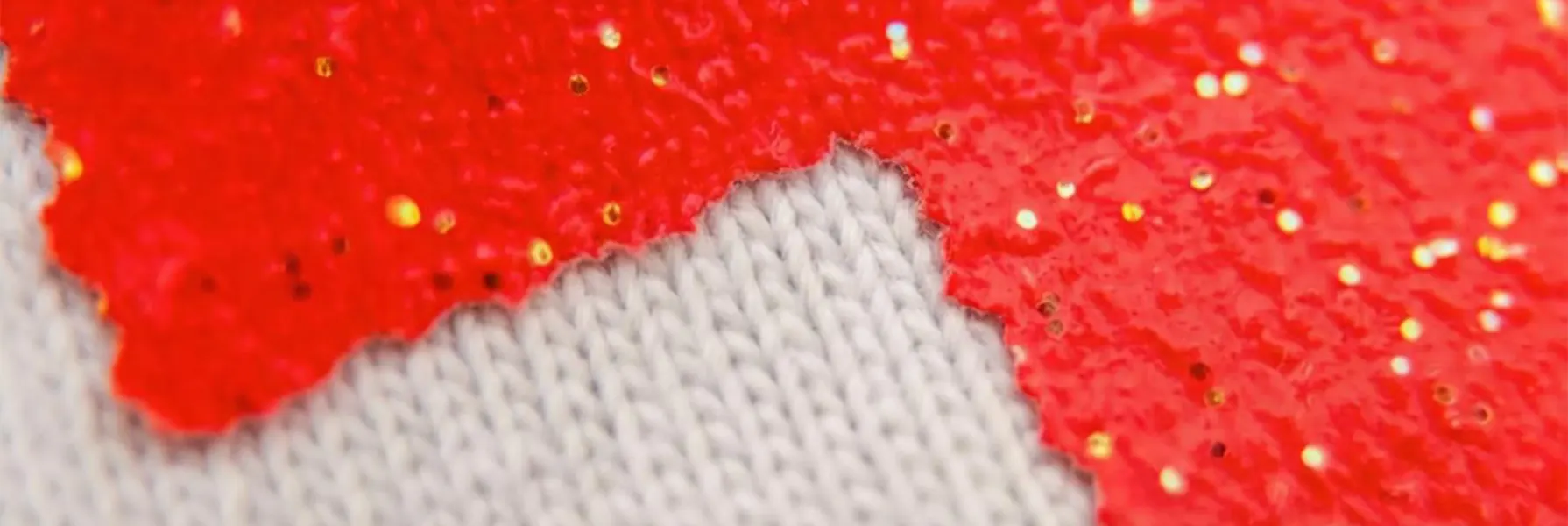

Дефект, известный в трафаретной печати как «пила» (или «дробление», англ. sawtoothing), представляет собой появление на кромках печатных элементов (особенно на прямых линиях и границах плашек) зубчатого, зазубренного контура. Вместо гладкой и ровной линии изображение приобретает вид, напоминающий зубья пилы.

Этот дефект является браком, так как нарушает четкость и геометрию изображения. Возникновение «пилы» — это комплексная проблема, связанная с взаимодействием краски, трафаретной сетки и ракеля.

Основные причины возникновения дефекта «пила»

1. Несоответствие сетки и разрешения изображения

Это самая частая причина. Трафаретная сетка состоит из переплетенных нитей, которые создают физический барьер для краски.

Суть проблемы: Если для печати изображения с мелкими деталями или тонкими линиями используется сетка с низким номером (т.е. с крупными ячейками), нити сетки физически не могут обеспечить гладкий край. Краска продавливается через ячейки, но задерживается на нитях, формируя ступенчатый, зубчатый край.

Решение: Для печати тонких линий и мелкого текста необходимо использовать сетки с высоким номером (например, 120–150 нитей/см и выше), которые имеют более мелкую ячейку.

2. Неправильный выбор или состояние ракеля

Ракель — это инструмент, который продавливает краску через сетку. Его характеристики и состояние критически важны.

Твердость ракеля: Слишком мягкий ракель не может срезать краску ровно. Он изгибается при контакте с сеткой и поверхностью, продавливая краску неравномерно.

Состояние кромки: Любые дефекты на рабочей кромке ракеля — зазубрины, заусенцы, выемки — будут в точности отпечатываться на краске, создавая «пилу».

Угол: Слишком острый угол наклона ракеля (ближе к плоскости сетки) увеличивает давление и может приводить к неравномерному продавливанию.

Решение: Использовать ракель оптимальной твердости для данной задачи и регулярно контролировать состояние его кромки. Поддерживать правильный угол (обычно 45–60 градусов).

3. Вязкость и текучесть краски

Свойства самой краски напрямую влияют на то, как она проходит через сетку.

Суть проблемы: Слишком густая (вязкая) краска с трудом проходит через ячейки сетки и имеет тенденцию скапливаться на нитях трафарета, что приводит к неровному краю. Слишком жидкая краска может растекаться, но также может способствовать «пиле» из-за капиллярного эффекта на нитях.

Решение: Контролировать вязкость краски и доводить ее до рекомендованных производителем значений с помощью разбавителя.

4. Натяжение трафаретной сетки

Суть проблемы: Если сетка натянута на раму недостаточно сильно, она будет прогибаться под давлением ракеля. В момент контакта с изделием она резко распрямляется («отскок»), что вызывает вибрацию и неравномерное нанесение краски.

Решение: Обеспечить достаточное и равномерное натяжение сетки по всей площади рамы. Для высококачественной печати натяжение должно быть стабильным и соответствовать рекомендациям для данного номера сетки.

5. Проблемы с приводкой (совмещением)

В многокрасочной печати «пила» может возникать на границе двух разных цветов.

Суть проблемы: Если один из цветов печатается со смещением (дрожанием) относительно другого, их неровные края накладываются друг на друга, создавая эффект зазубренной кромки по всей линии стыка.

Решение: Устранить механические люфты в печатном станке, стабилизировать запечатываемое изделие на столе и обеспечить равномерное движение ракеля без рывков.

Таким образом, для устранения дефекта «пила» необходимо провести комплексный анализ всего печатного процесса: от выбора правильного номера сетки и ракеля до контроля вязкости краски и натяжения трафарета.
